Архитектурно-планировочные возможности

Конструктивная система безригельного сборного железобетонного каркаса КУБ-2,5 позволяет в разнообразных климатических условиях практически полностью обеспечить стоительство всего спектра городских сооружений: жилья, зданий административного, социально-культурного и бытового назначения, многоярусных гаражей, складов, некоторых производственных сооружений (с пролетами до 12 м).

Все железобетонные конструкции системы дают возможность проектировать (строить) здания вплоть до I степени огнестойкости, что обеспечивает использование ее для зданий различной высотности: коттеджи, малоэтажные и многоэтажные (до 75 метров) дома.

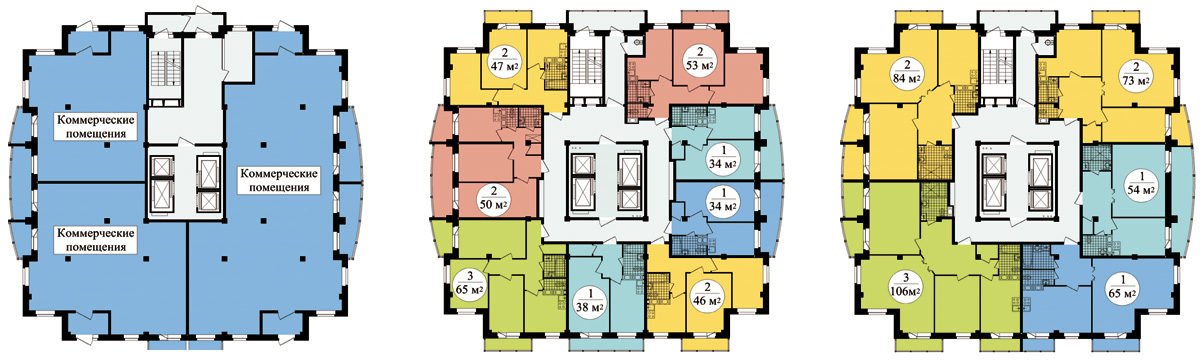

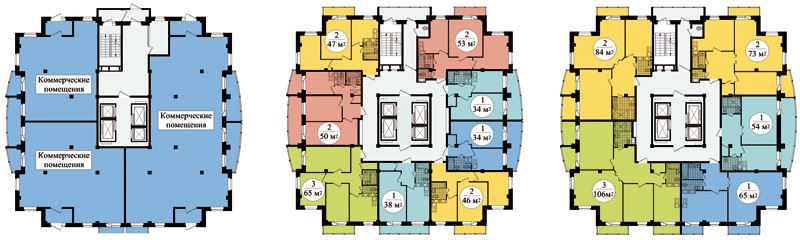

Минимальное количество вертикальных элементов каркаса и отсутствие ригелей позволяет создавать в границах несущих и ограждающих конструкций свободные планировки помещений различного назначения. Перегородки могут быть расположены в любом месте архитектурного плана как во время проектирования и строительства, так и во время эксплуатации здания. Система обеспечивает возможность перепланировок помещений в соответствии с любыми текущими потребностями в процессе эксплуатации здания без нарушения конструктивной устойчивости здания (дает свободу в организации на первых этажах в жилых домах офисов, магазинов, спортивно-оздоровительных и бытовых комплексов).

01 planirovki 1 1

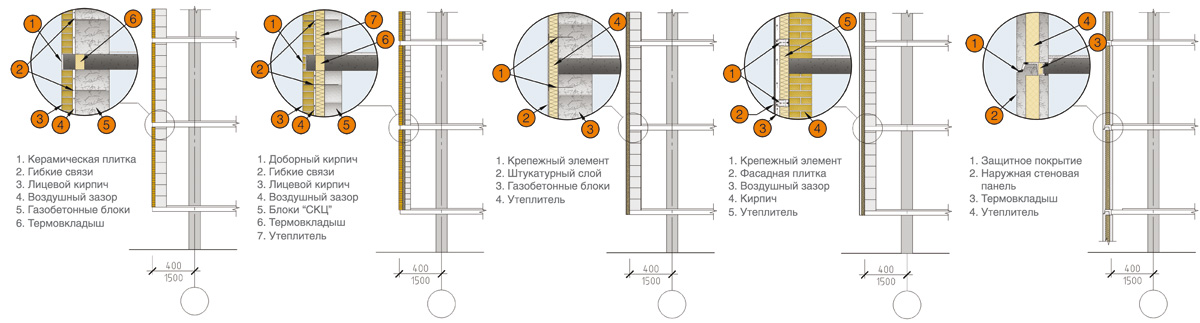

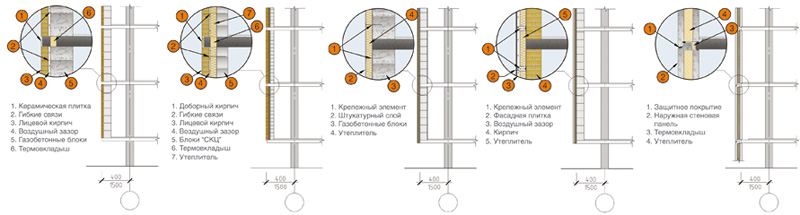

Несущий каркас здания состоит только из внутренних элементов (колонн, перекрытий и при необходимости связей или дифрагм). В качестве наружных ограждающих конструкций (стен) могут использоваться практически любые фасадные решения: облегченные теплоэффективные каменные (в т.ч. облицованные кирпичем), различные навесные панели, вентилируемые фасады, витражные ограждения и т. д.

02 varianti-fasadov 1 1

Система «КУБ» позволяет консольно выносить плиты перекрытия за оси крайних колонн (до 1,5 м) и придавать плитам по их наружному обрезу практически любую форму в плане. В систему заложены безграничные возможности по обогащению пластики фасадов, которые могут удовлетворить любые, самые изысканые вкусы, и ограничиваются только фантазией архитектора, запросами заказчика и требованиями норм.

Конструктивные особенности системы

03-04 shema-karkasa-i-uzli 1 1

На сегодняшний день на российском рынке конструктивная система безригельного каркаса "КУБ-2,5" является единственной, в которой безригельный каркас – полносборный.

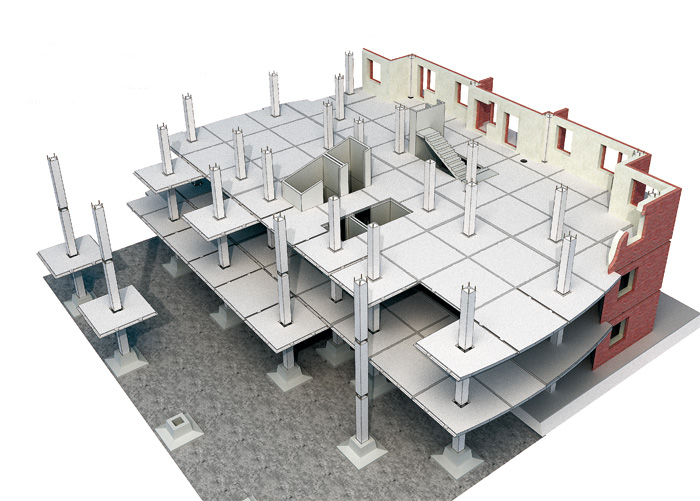

Каркас здания (сооружения) в системе конструктивного безригельного каркаса представляет собой пространственную конструкцию, типа «этажерки» сборного, сборно-монолитного или монолитного исполнения. В качестве стоек каркаса служат колонны, роль ригелей выполняют плиты перекрытия, для элементов жесткости используютя связи либо диафрагмы. Лестницы, вентблоки, лифтовые шахты при этом могут быть применены любые, освоенные заводами-производителями. Несущая способность перекрытий позволяет использование каркаса в зданиях с интенсивностью нагрузок на этаж не более 1300 кг/м2 (модификация КУБ-2,5К до 2500 кг/м2 ).

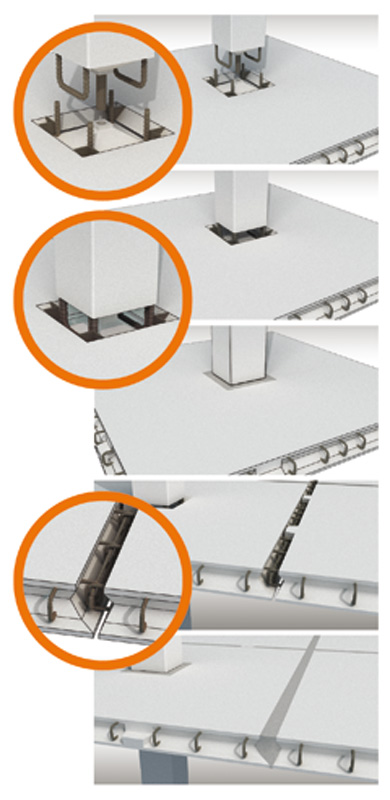

В основе конструктивной системы «КУБ-2,5» заключен оригинальный узел сопряжения двух основных элементов – панели и колонны с использованием закладной детали – стальной обечайки специальной конструкции соединенной с арматурными каркасами, располагающимися в теле панели. Бетон в данном узле работает в условиях всестороннего сжатия, в следствие чего происходит его самоупрочнение. Это дало возможность избежать ванной сварки в стыке колонн, в узле присутствуют только монтажные швы.

Стыки элементов, из которых состоит безригельный каркас в целом, замоноличиваются, образуя рамную конструктивную систему, ригелями которой служат перекрытия.

Членение перекрытия запроектровано с таким расчетом, чтобы стыки панелей располагались в зонах, где величина изгибающих моментов равна нулю.

Важным преимуществом системы является возможность использования в колоннах бетонов повышенных классов (до В60), что сказывается на результатах армирования и сохранении типовых поперечных сечений колонн 400×400. Колонны, изготавливаемые на строительной площадке (в монолитном домостроении) могут иметь класс бетона до В30, а это накладывает на конструирование стоек соответствующие ограничения.

Наружные стены не являются несущими, под них не нужно устраивать фундаменты, их не требуется проектировать столь прочными, как это делается в зданиях бескаркасного типа. Нагрузка на основание каркаса на 25% ниже, чем в монолитном исполнении. Независимо от грунтовых условий объем фундаментов, необходимых для распределения усилий на основание от надземной части зданий, выполненных в конструкциях системы «КУБ-2,5» будет всегда минимальным, т.к. собственный вес каркаса также минимален за счет достигнутой оптимизации всех сечений.

Конструкции безригельного каркаса предназначены для применения в различных регионах России, в том числе в районах с сейсмичностью 7-9 баллов.

Прочность конструкций каркаса «КУБ-2,5» подтверждена техническими расчетами и многочисленными испытаниями :

  • Конструкции КУБ рассмотрены НТС Госкомархитектуры при Госстрое СССР и письмом № ИП-7-3691 от 19.09.1986 г. рекомендованы к применению;
  • ЦНИИСК им. Кучеренко Госстроя СССР, каркас КУБ рекомендован к применению (заключение от 15.03.1990 г.);
  • Лаборатория динамических испытаний ЦНИИЭП жилища под руководством Ашкинадзе Г.Н.

В последние годы в Росcии и за рубежом построены более тысячи объектов с использованием безригельного каркаса КУБ-2,5.

Особенности строительства в системе

05 shema-karkasa 1 1

Универсальная конструктивная система "КУБ-2,5" высоко индустриализирована, что выражается в высокой степени заводской готовности составляющих ее элементов. Все элементы производятся на заводах железобетонных изделий.

На строительной площадке выполняются только монтаж готовых элементов механизированными средствами, обеспечивая тем самым высокие темпы строительства.

Применяемая в системе заводская технология изготовления элементов зданий позволяет максимально перенести затраты труда строителей в цеховые условия, тем самым значительно уменьшая на строительной площадке риски как природных, так и человеческих факторов.



При разработке каркаса системы КУБ были применены решения, существенно сокращающие строительный процесс возведения каркаса здания:

  • монтаж вертикальных конструкций производится сразу на несколько этажей;
  • конструкция стыка колонн не требует проведения ванной сварки несущей арматуры;
  • отсутсвует необходимость в установке (и последующей многократной переустановке) опалубки;
  • конструкции стыков колонн и панелей перекрытий между собой не требуют установки специальной опалубки для замоноличивания стыка, чем снижена построечная трудоемкость;
  • изделия плит КУБ-2,5 складируются в штабеля до 10 штук, что позволяет успешно работать в условиях стесненной строительной площадки.

Кроме того монтаж каркаса может вестись в любую погоду, а небольшое количество рабочих на стройплощадке снижает вероятность использования неквалифицированной рабочей силы.

Экономическое обоснование

Железобетонные конструкции системы «КУБ-2,5» не только рациональны, но и оптимальны в силу заложенных в них решений. Рациональность выражается в разумно обоснованных, продуманных конструктивных решениях, предусматривющих минимальное количество строительных материалов (стали и бетона) и трудозатрат.

Экономия материалов:

  • расход железобетона в каркасе (панели перекрытия, колонны, швы замоноличивания) составляет: 0,179 м³ на 1 м² площади перекрытия;
  • расход стали в железбетонных элементах каркаса, в т.ч. арматурной и прокатной, составляет: 14,3 кг на 1 м² площади перекрытия.

Экономия трудозатрат:

  • трудозатраты построечные – 0,51 чел. час на 1 м² площади перекрытия;
  • трудозатраты заводские – 1,92 чел. час на 1 м² площади перекрытия.

Универсальная конструктивная система сборно-монолитного безригельного каркаса «КУБ-2,5» проектируется на основе разработанных и проверенных методик, что значительно сокращает сроки выполнения работ.

Изготовление и возведение каркаса ведется на основе проверенной временем эффективной организации строительного производства.

Механовооруженность труда на всех уровнях изготовления сборных железобетонных изделий и монтажа каркаса достигает 90%.

Всепогодность, универсальность и поточность возведения каркаса, а также предварительные проектные проработки позволяют достаточно точно планировать сроки строительства.

Сборный железобетон не требует электропрогрева, что экономит затраты на электроэнергию.

Скорость возведения снижает время эксплуатации башенных кранов, а следовательно и арендную плату за их эксплуатацию.

Использование сборного железобетонного каркаса системы «КУБ-2,5» реально сокращает сроки строительства и удешевляет его.
